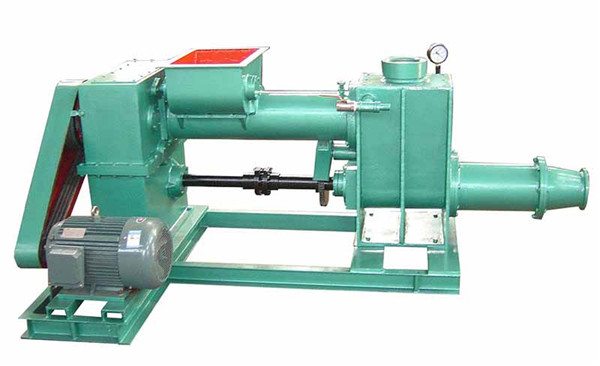

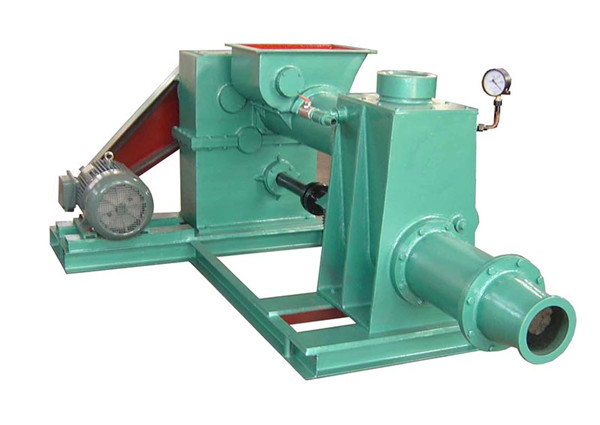

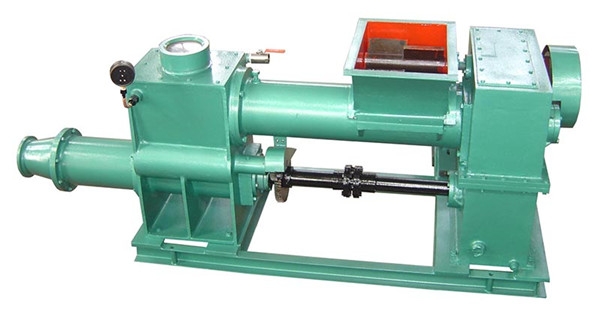

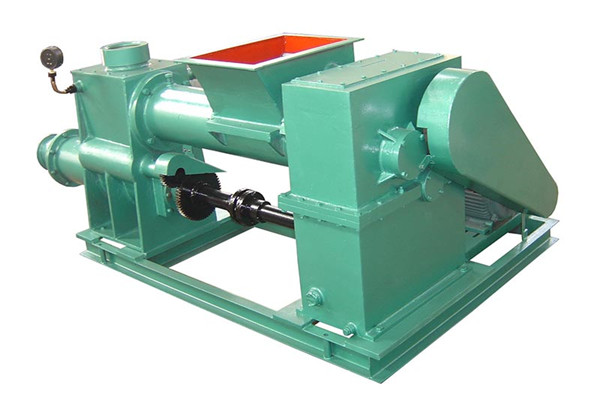

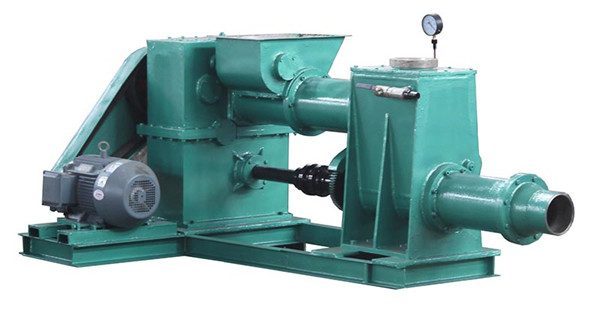

ZKJ200 双轴真空练泥机
发布时间:2016-04-26 14:41










一、用途与说明:

真空练泥机是陶瓷工业中的主要专业机械,主要用于砖瓦、日用瓷、工业瓷的泥料制备,在出泥口前端加上各种不同的模具,可挤压成型各种陶瓷及瓦状等各种陶瓷元件。如果用在日用陶成型自动生产线上,可成为自动定量投料机。
该练泥机适应练制的泥料水分在18.5---22%之间,对含硬质料比较高的泥料,泥料含水率应偏低一些,对含软质料比较高的泥料,沿线料含水率可偏高一些。
运用中如果需尽量减少泥料中铁质,在订货时应说明,在制造中可将所有接触泥料部份的零部件用不锈钢材料。


二、技术性能与规格:

1、产量:        1000kg/h ~1200kg/h
2、出泥口直径:  ф100---ф160m
3、泥料含水率:  18.5---22%
4、挤泥轴转速:  22转/分
4、功率:        11千瓦(电机Y160M-4)
5、泥料真空度:  -0.085~0.095MPa
6、真空泵:      2X-30旋片真空泵,功率3千瓦(用户自备)
7、总功率:      14千瓦
8、全机重量:    1800----2000kg(按不同需要)
9、外形尺寸:    2650×1400×1050mm(不包含真空泵)


三、结构:

ZKJ200型真空练泥机是双轴单传动卧式练泥机,主要结构有下列几部分组成:电动机、减速器、加料口及机身、螺旋叶轴、筛板、真空室、机头及出泥口、真空泵(用户自备)及真空表等几部份组成。
   螺旋叶轴上装有搅拌叶及二段不同用途的螺旋叶,塑性泥料在机内受到破碎、剪切混合及输送挤压等作用,制备成所需的泥料。
泥料在真空室内接受真空泵抽吸,极大地改变了泥料的物理性能。该机详细结构见附图


四、安装使用与维修保养:

1、  为了保证泥料的质量及物理性能,必须确保机器的各接头处无漏气现象。若有漏气现象,各接头处必须重新垫好密封垫,并涂抹好密封胶。
2、  若泥料水份偏高,真空室会有泥料搭桥而造成堵泥现象,应及时打开真空室盖,出空泥料后重新开机,并尽量降低泥料水份。
3、  真空室前后有两段螺旋叶,真空室筛板在单位时间内只能通过一定量的泥料,故不能为了只追求产量而向料斗内多加泥,造成真空室堵泥而停机整理。
4、  机器使用一定时间后,若练泥机的真空室及加料斗位置发现有泥料回流现象,应立即维修或更换螺旋叶。
5、  每次使用后在停机前,都必须尽量将机内泥料吐空,并且停机后必须将出泥口及加料斗进口处用塑料布封住,否则再开机时会产生电动机无法起动等现象。
6、  泥料含水率直接影响机器的正常运转,含水率低会造成负荷过大,含水率高会造成泥料回流并影响产量及质量。
7、  真空泵使用一段时间后会有积水现象,必须定期放水。
8、  更换出泥口或改装模具,挤压成型陶瓷制品,必须尽量考虑与产量相匹配。
9、  真空管不能用软塑料管或软橡胶管,防止管子被吸偏影响抽真空。
10、安装在室内地坪上钻四只M20膨胀螺钉,固定练泥机并找正水平。


五、易损件清单(附图)


序号 零部件名称 结构图图号 产品零件图号
1 锥内套   ZKJ200-03-10
2 栅板   ZKJ200-03-09
3 挡泥螺旋叶   ZKJ200-03-18
4 真空室搅拌叶   ZKJ200-03-02
5 送泥搅拌叶   ZKJ200-03-14
6 上挤泥轴螺旋叶片   ZKJ200-03-13
7 下挤泥轴末端螺旋叶   ZKJ200-03-01





图示加油孔每次开车前需加油,加好油后必须将罗丝拧紧,以免抽真空时漏气。

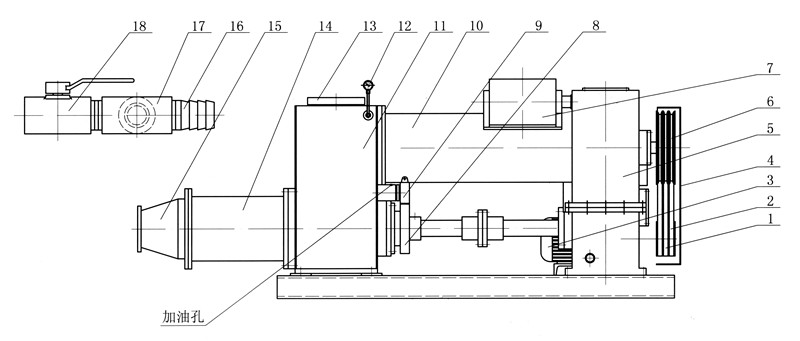

序号 零件名称 图号
1 电机角轮
2 三角皮带
3 电动机11KW
4 罩壳
5 齿轮箱
6 大三角轮
7 进料口
8 真空室压泥板传动齿轮
9 小罩壳
10 进料练泥筒
11 真空室
12 真空表
13 视孔盖
14 出泥练泥筒
15 出泥口
16 真空室接口
17 三通
18 放气球阀

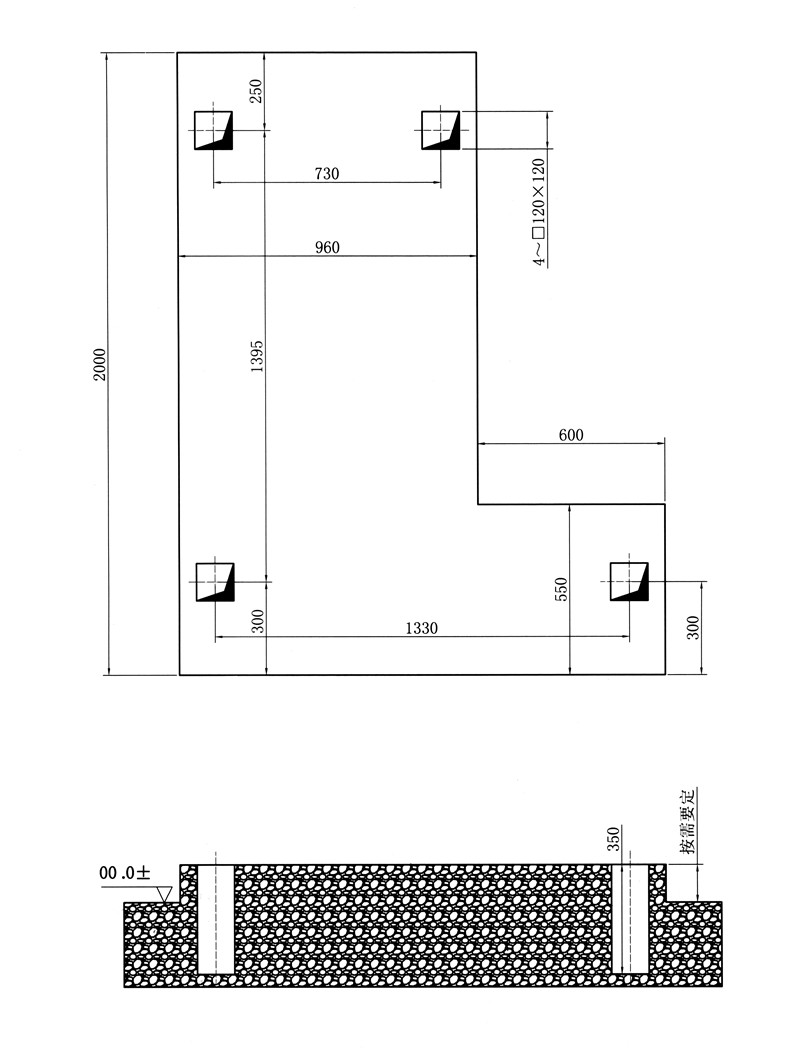

六、基础图:
